簡單介紹：

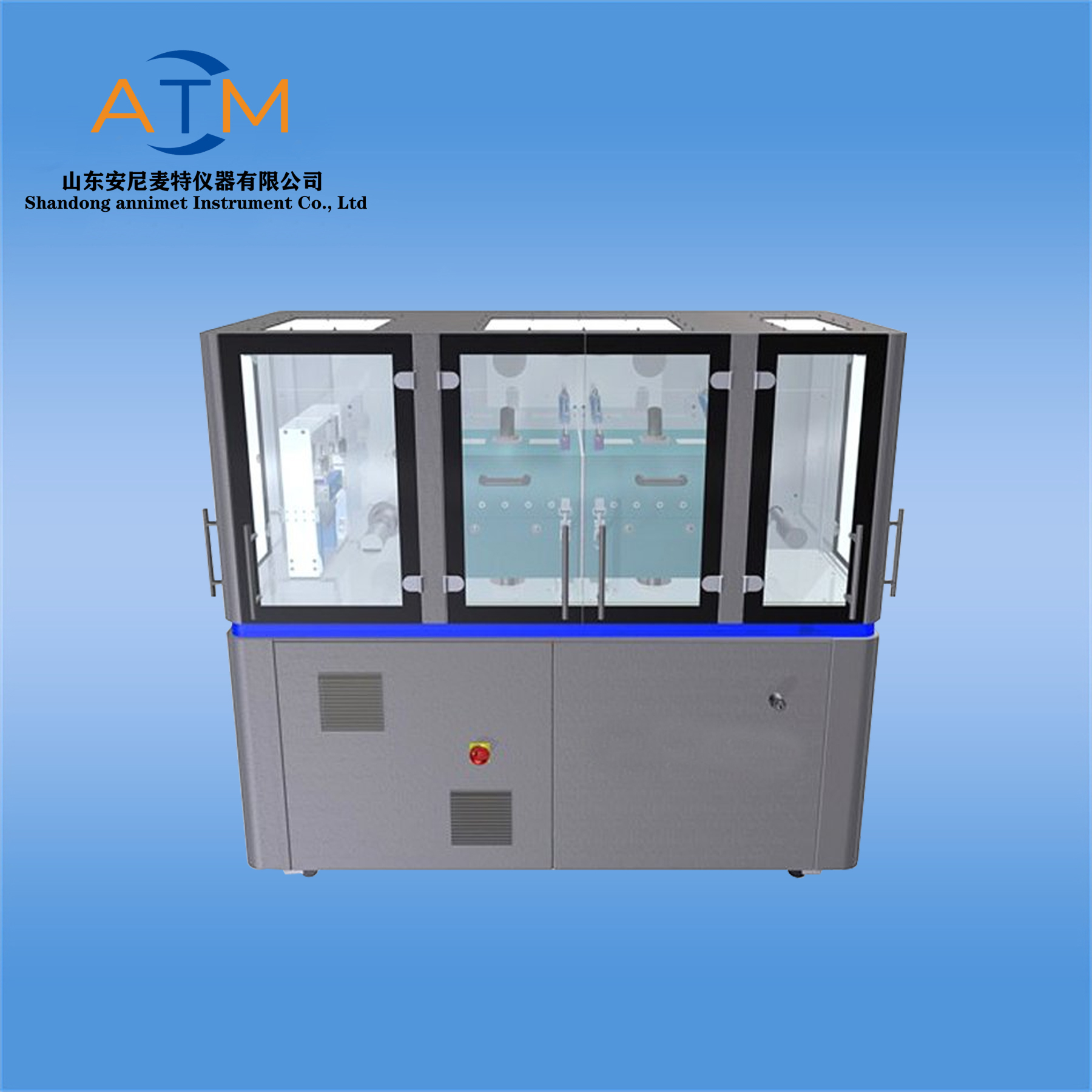

狹縫式塗布試驗機由山東榴莲视频秋葵视频草莓视频网站下载儀器有限公司精心研製高精度精密型塗布試驗機，本機主要應用於蓋板玻璃的各種塗膠作業而開發設計的專用裝置，同時也可以用於其他類似材料的塗布。本塗布試驗機，底板采用微孔陶瓷吸附平台，同時采用非接觸式狹縫式塗布頭，通過進料壓力，狹縫寬度調節，以及狹縫頭與底板間隙三個因數控製濕膜厚度，同時軟件係統增加了高度調節與反饋係統，大大提高了塗布精度與均勻性。

應用場景：針對微米級特別是納米及亞微米級功能性塗層的塗布試驗、墨水調試、工藝研究、小規模製樣研發等。

涉及行業：包括水凝膠、液態金屬、智能包裝材料、光電材料、光刻膠、功能塗層、微電子及半導體封裝等大麵積塗布製備，以及氫燃料電池膜電極、電解水製氫膜電極、鋰電池、各種活性催化劑、異質結太陽能電池、薄膜太陽能電池、鈣鈦礦太陽能電池、有機太陽能電池、OLED柔性穿戴器件、有機場效應晶體管,導電聚合物,納米線和納米管,二維材料,有機發光二極管和鈣鈦礦發光二極管、鈣鈦礦光伏電池、鋰離子電池的電解質和電極、染色敏感性太陽能電池、電子皮膚等器件的製備。

主要技術參數

1.工藝流程： 手動放料－－刮塗－－手動取料，依次循環

2.設備結構：封閉式

3.陶瓷吸附規格： 工作區域  ① 450mm(W)×550mm(L)。 ② 155.21mm(W)×136.2mm(L)。 可以獨立工作（其他工作區域可選）

4.適用玻璃厚度範圍：0.03-1.5mm

5.塗膠工作台高度：900±20mm可調整

6.適用塗布液：各種液態光學膠或感光膠

7.膠體粘度：5cps～6000cps （23±2℃時）。 （不同粘度範圍需以不同厚度Shim

片對應）。

8.塗布幹膜厚度範圍：2～800um。  （根據塗布液固含量不同厚度範圍有波動）

9.有效塗布範圍內塗布均勻性：3%-5%（除去塗布範圍周邊5-10mm之內部）。

10. 塗布寬度：依玻璃基板尺寸及底部貼PET膜的預留無效邊而定，用不同開口的Shim片對應。

11. 塗布有效範圍：玻璃基板整麵有效，無效區為基板底部PET 膜四周多出的部分。

12. 機內淨化：機台頂部FFU上吹風，機台底部預留抽風口。

13. FFU安裝位置：設備頂部

14.基板厚度確認：測厚儀測量值（基板為含PET底膜厚度的整體厚度）。

15.塗布方式：龍門式狹縫刮膠塗布方式。

16. 刮膠驅動：直線電機/伺服電機可選    高度調整電機為步進電機

17.升降行程：150mm

18. 塗膠厚度檢測：Keyence感應器非接觸檢測。（選配）

19. 塗布GAP控製精度：進料段Keyence測厚儀控製塗膠Gap，檢測精度±5微米

20.平台平麵度：10-15um。

21.平台材質：多孔陶瓷真空平台。

22.平台有效尺寸：450mm×550mm。

23.真空區域：2個  可獨立工作

24.吸附平台框架材質：不鏽鋼

25.刮刀數量：2組(1組大尺寸500X120X100mm、1組小尺寸205x120x100mm）。

26.狹縫刮刀尺寸：大尺寸500X120X100mm、小尺寸205x120x100mm）。

27.刮刀材質：630不鏽鋼

28.墊片數量：每個狹縫塗布頭標配墊片2張（墊片厚度客戶自己選擇）

29.注膠管路：兩套管路係統，對應一組泵（一套管路打樣測試使用，另外一套管路量產使用）。

30.進膠方式：伺服計量泵 齒輪泵適5-9000cps粘度膠體）。/注射泵式上料可選

31.計量泵流量範圍：1.8-21.6ml/min

32.計量泵電機參數： 台達伺服電機 /0.4KW/220V/3000rpm

33.計量泵結構：  電機/減速機/齒輪泵/控製係統

34.計量泵控製方式：7寸觸摸屏

35.刮膠預塗機構：塗布前手動無塵清潔刀口。

36.刮刀預幹浸槽： 可移動接料盒。

37.真空消泡功能 ：有

38.真空消泡罐參數：2L  不鏽鋼桶體，透明觀察蓋。

39.進膠量控製：HMI上設定伺服泵參數控製進膠量。

40.下機架材料：鋁合金框架或SS41#表麵靜電烤粉。

41.下封板材料：不鏽鋼亮麵板。

42.上機架材料：SUS304型材或鋁合金型材機架。

43.上機架封板：透明PC門葉封板。

44. 麵板控製：PLC＋HMI（觸摸屏人機介麵）控製

45.平台吸附真空泵：采用靜音水循環真空泵

46.塗布速度：1-200mm/min

47.電源電壓：220V 50Hz 800W
